Аква-Щит 3.0К (IP65)

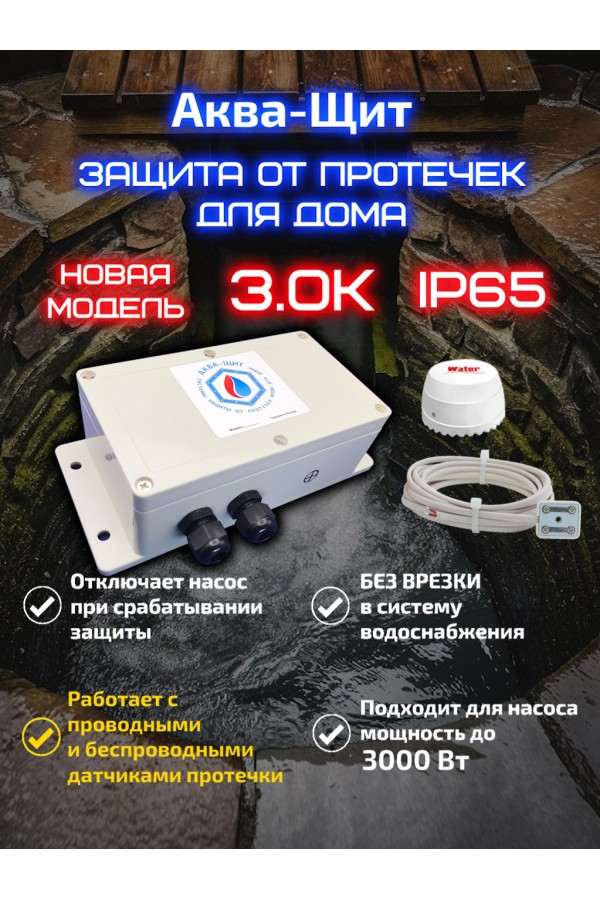

Прибор Аква-Щит 3.0К IP65 во влагозащищённом корпусе предназначен для защиты от протечек и потопа частного дома с индивидуальным водоснабжением от насоса или насосной станции.

Можно подключить 1 насос, с потребляемой мощностью (P1) до 3000Вт (14А).

Принцип работы:

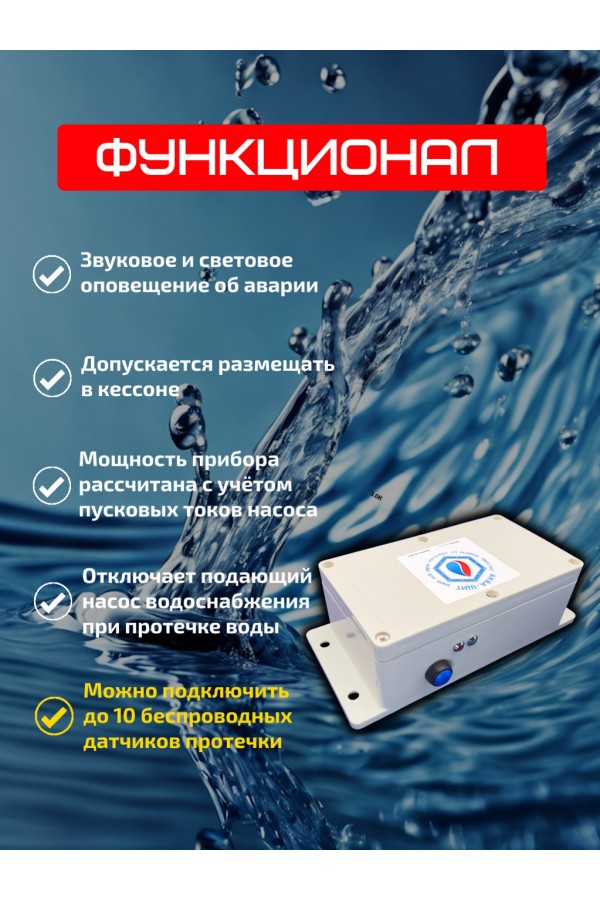

При попадании воды на контакты датчика протечки происходит срабатывание защиты и Аква-Щит отключает подключённый к нему насос водоснабжения. Таким образом, предотвращая дальнейшую утечку воды и затопление помещения. Повторный запуск насоса возможен только после сброса аварии путём нажатия кнопки "сброс" на панели прибора Аква-Щит.

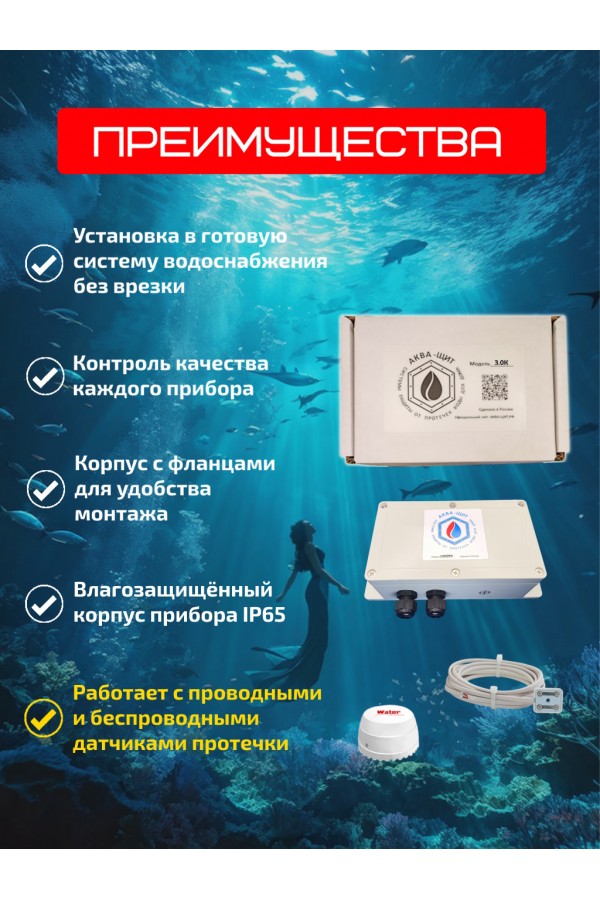

Аква-Щит 3.0К IP65 оснащён оснащён двумя гермовводами PG9 для подключения кабеля питания и насоса водоснабжения.

Отдельно прилагается гермоввод PG7 для подключения проводного датчика протечки. Установка его в корпус производится потребителем по желанию. На плате смонтированы клеммы для подключения кабеля питания (220В) и насоса водоснабжения. Отдельно в корпусе находится клемма для подключения заземляющего провода (см. схему подключения в инструкции).

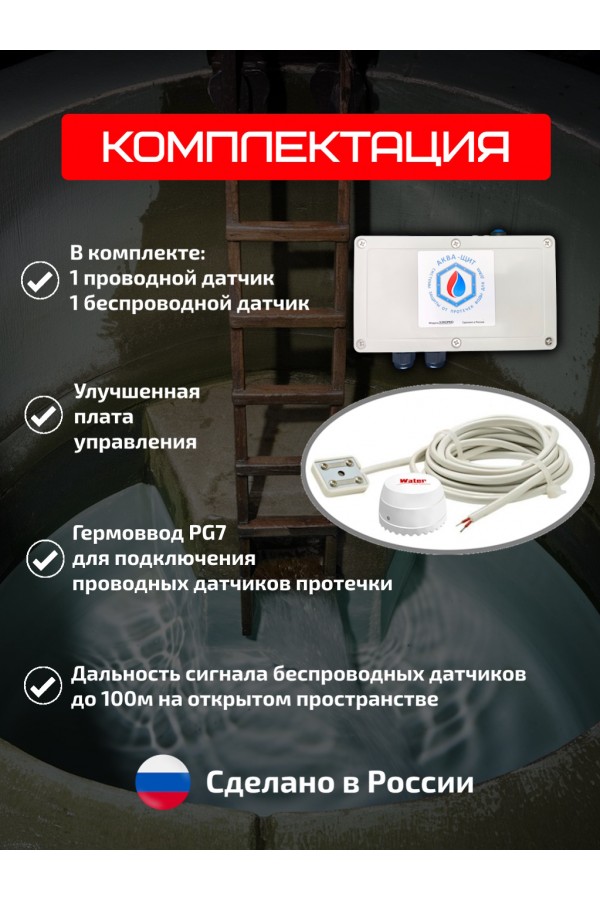

В комплект входит 1 проводной датчик протечки с длиной кабеля 3м и 1 беспроводной датчик протечки.

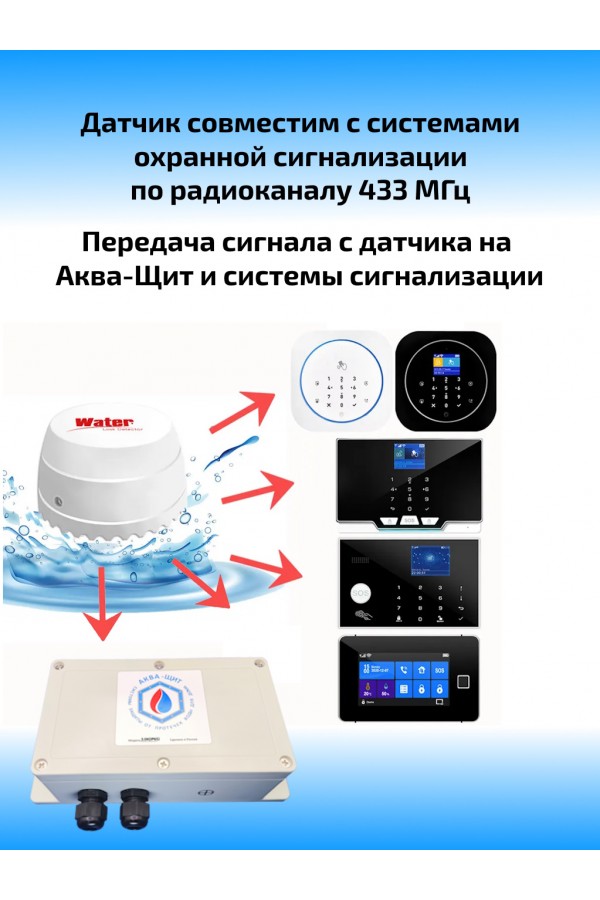

Беспроводные датчики протечки работают по радиоканалу на частоте 433 МГц.

К прибору можно подключить до 10 аналогичных датчиков.

Допускается наращивание провода проводного датчика до 30м кабелем сечением не менее 2х0,15 мм². При необходимости датчики можно закрепить на полу двухсторонним скотчем, не перекрывая контактные пластины датчика.

На плате установлена клемма для подключения одного проводного датчика протечки. Подключить можно до 100 датчиком параллельным или последовательным способом.
